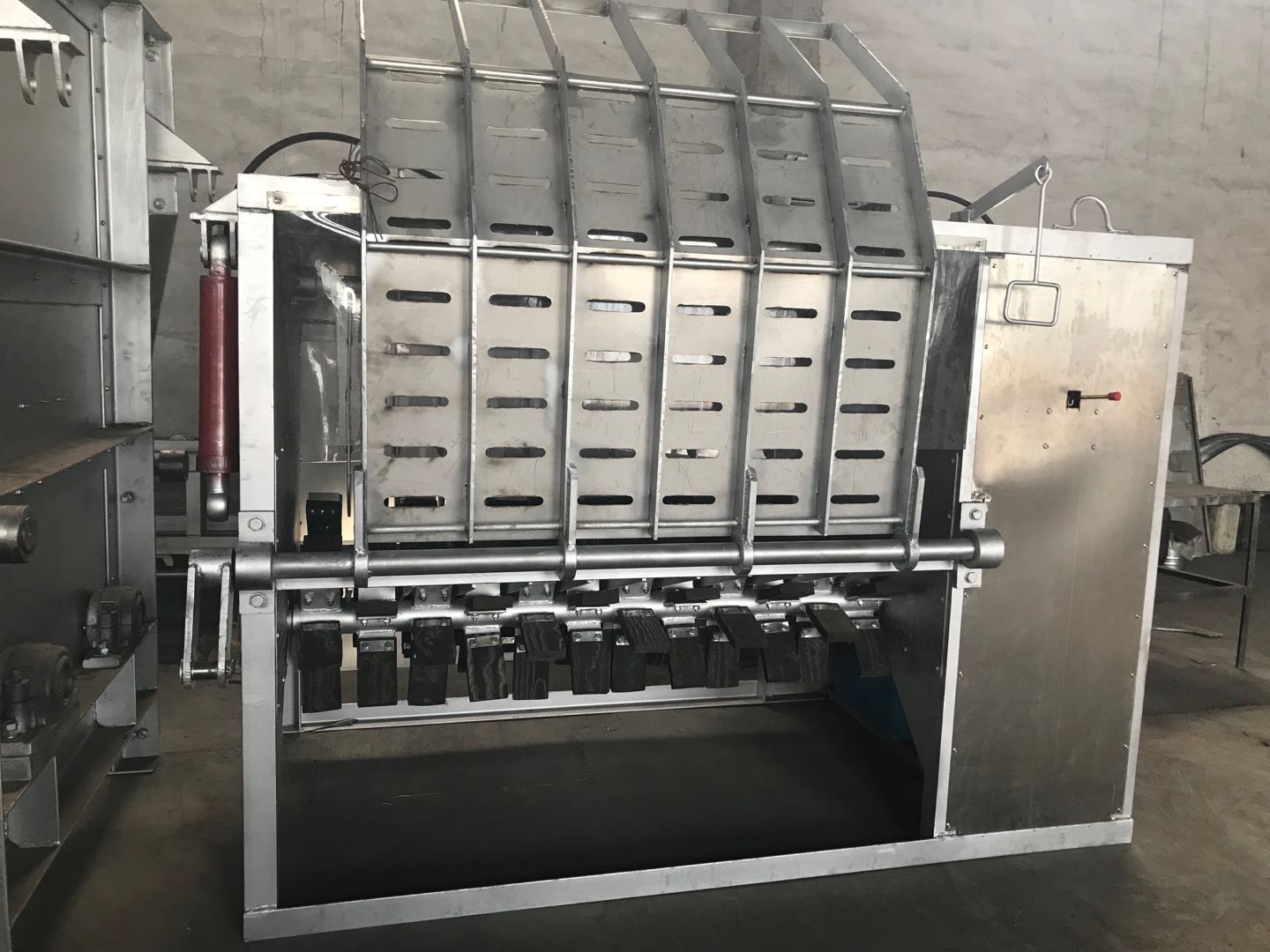

猪屠宰设备1OO型生猪刨毛机，是我公司为适应小型屠宰厂需要，为之专门设计的一种专用小型生猪刨毛设备。其特点是刨毛空间开阔，适应大小不同的猪体，增加了栅格式托架支承猪体，刮刨从其间隔中对猪体进行刨毛，刨毛的同时对猪体翻动，克服了硬滚筒既要翻猪又要刨毛，滚筒的剧烈转动使猪体表面刮伤、皮下脂肪打坏的情况，且刮毛时间人工控制，因此能适应于不同地区的不同猪种。

二、主要性能与参数：

1、生产能力：              70-100头/小时

2、最大工作负荷（每次1头）：   150kg

3、刨毛空间最大长度：       1800MM

4、刨毛时间：               30-40s

5、电机型号及功率：   Y132M₂-6     P=5.5KW

6、外形尺寸：长×宽（耙）×高：2450*2600*2100

7、总重量：                  1500Kg

三、结构及使用说明：

1.机械传动原理：

电动机经皮带轮传动至链轮，再由链轮传动至大软刨轴，大软刨轴经链轮传动至小软刨轴，小软刨轴经链轮传动至齿轮轴。齿轮轴经过桥齿轮传动至离合器的大齿轮，机内刨毛轴使齿轮空转。当需要进猪和出猪时，可将手柄往外拉起，通过小连杆和摆杆使滚子脱离螺旋线，带螺旋线的离合器即被弹簧推动向前，使离合器合上，这时大齿轮带动离合器轴旋转，固定在此轴上的偏心盘同时转动，它一方面带动捞耙上升和下降，另一方面使制动摆杆上的滚子脱离约束，栅门被猪体冲开。

2.工作原理：

 (1)猪体进入刨毛机前，必须经过60-65℃的热水浸烫,烫毛效果的好坏直接影响本刨毛机的刨毛效果。烫猪的热水温度，视气候及猪的品种不同而定，一般水温为60~65℃。

(2)该机主要依靠两个同向旋转的软刨轴刨毛，猪体被大软刨轴往上抛，在斜架和小软刨轴配合下连续翻滚，使猪体各部分表面都能与软刨片接触，因而能将毛磨擦掉。

(3)开车后，将猪体横向放在捞耙上，往外拉动手柄，捞耙自动升起，待升到一定角度后，猪体即滑入机内。猪体上的毛被刨净后，用脚踩脚踏阀，栅门脱离约束后即被猪体抬起，猪体迅速从栅门下被大软刨轴抛出，松开脚踏阀，栅门关闭。将烫好的猪体先放在捞耙上，用手拉动手柄，捞耙抬起，猪体进入机内。

(4)重复以上操作则实现连续刨毛运动。已刨毛的猪体，可能仍有少量散毛和血污，需用水冲洗和人工刨净，若条件许可最好将猪体放入温水池内漂刮。

四、安装及试车：

 1、根据工艺图及车间具体情况对刨毛机进行布置，并确定安装高度及其前后的附属设备，埋入地脚螺栓后进行校正、定位。

2、池内可配用我厂生产的烫猪机，也可用人工浸烫。

3、刨毛时，机内需喷淋温水，接通水源的方法有两种：一种是接内径为25  mm的橡皮水管，用铁丝捆紧;另一种用镀锌钢管联接，此时需卸去橡皮管接头。

4、试车：

(1)检查轴承座紧固螺栓有无松动;

(2)为了便于包装，出厂时已将连杆的一端卸下，试机前需将连杆接上，且不可随意将连杆长度调短，否则会引起机件损坏，装上后的连杆应手动使其顺利转一圈无阻滞现象方可使用。

(3)试车前要按润滑部位逐一加油，并用手转动大软刨轴，观察有无异常现象。试车时首先确定电动机的正确转向，人站在手柄处朝机内看，软刨轴应按逆时针方向旋转。为避免由于转向错误而引起机件的损坏，必须检查离合器是否脱开，脱开后方可对电机进行点动起动。

五、使用注意事项：

1.开车前旋开水管开关。

2.烫好的猪体必须横向放在捞耙上，且猪背朝机内。

3.捞耙下降以前，注意检查捞耙下面是否有猪体或杂物，如有，要及时清除，以免捞耙下降时遇到这些障碍而使机器损坏。

4.机器停车后再次启动，应先检查机内是否有猪体，若有应及时移出机外，保证空车启动，以免损坏机器。

六、维护与保养：

1、按顺序逐一向润滑部位加润滑油。

2、每班工作后必须冲洗清除机内的一切污垢，保持机体内外的清洁。

3、开始使用前，固定刨片的紧固螺栓可能有松动现象，要求每天使用后检查拧紧，一段时间后，此现象会逐渐消除。

4、使用一段时间后，各种轴承中的铜瓦、铜套磨损后出现间隙，各种轴承也可能会损坏，会影响机器的正常运转，此类工件需及时更换。

5、软刨片使用一段时间后有疲劳断裂现象发生，需及时更换，更换的数量应根据损坏情况而定，不锈钢软刨爪使用后若变形过大影响刨毛效果时，可再次弯成以前角度使用。

6、经常检查皮带轮传动中皮带松紧是否适度，如松驰一定要及时调紧，以免影响机器正常工作。此机工作在震动状态，要勤检查连接零件的紧固情况。使用过程中若突然出现异常响声，应停车检查，待查明原因，排除故障后方可继续使用。

 设备运转较长时间，有些零件将由于磨损而失效或由于发生故障而不能继续使用，我公司将以优惠价格长年供应各
